Dokumentasjon av nettverk i Cisco Packet Tracer

Vi skal nå se videre på nettverkspoppsett i Cisco Packet Tracer, og hvordan vi dokumenterer nettverksoppsett. Se artikkelen Innføring i lokale nettverk med Cisco Packet TracerInnføring i lokale nettverk med Cisco Packet Tracer
Teori: IP-adresser og subnett





Praktisk: Cisco Packet Tracer
Cisco Packet Tracer er en programvare der du kan simulere et datanettverk. For å laste ned Cisco Packet Tracer må du registrere deg ... hvis du ikke allerede har lastet ned Cisco Packet Tracer.

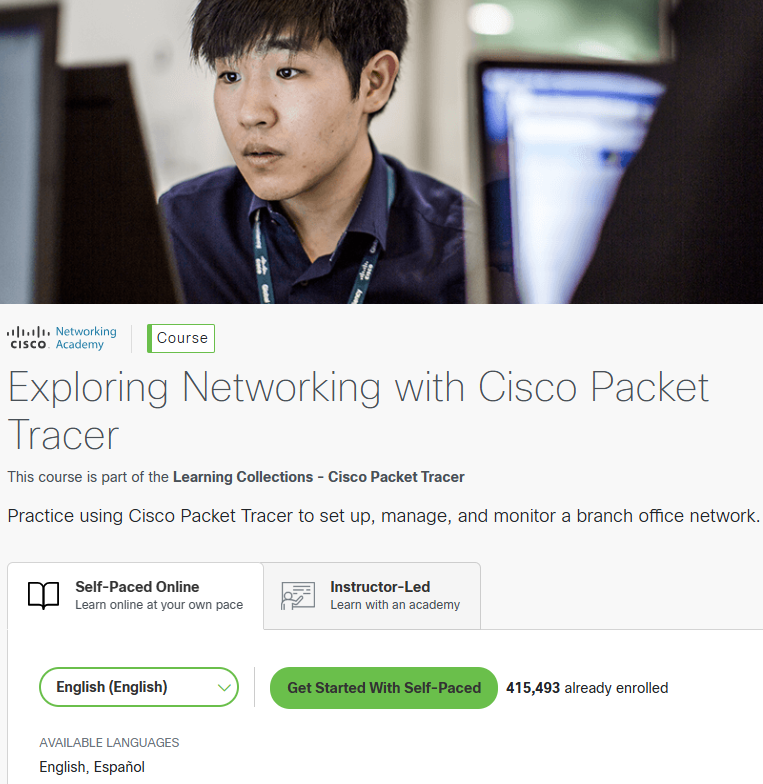

Det vi skal jobbe med i dag er kurset Exploring Networking with Cisco Packet Tracer på Cisco Networking Academy. Start kurset ved å klikke på den grønne knappen "Get Started With Self-Paced".

Dokumentasjon

Mens du jobber med kurset skal du også dokumentere nettverkene du setter opp i Cisco Packet Tracer.

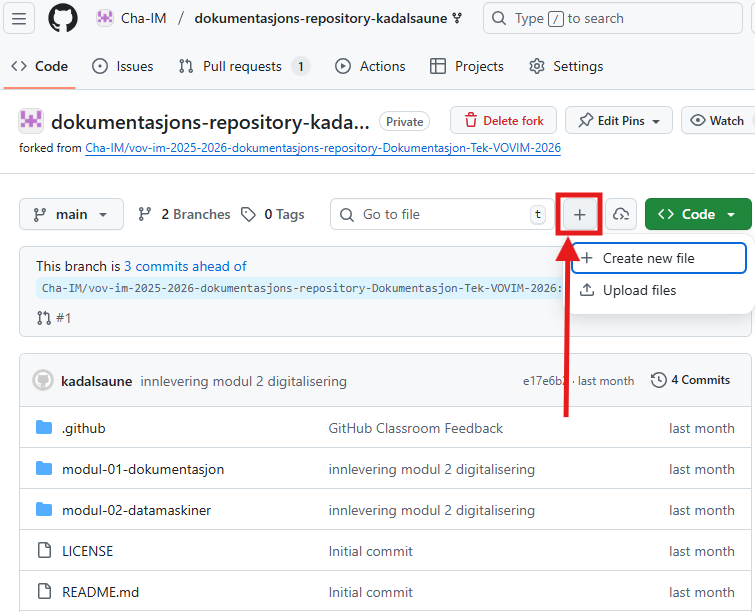

Lag en mappe i dokumentasjons-repoet ditt på Github som du kaller modul-04-nettverkslab/. I denne mappen lager du en fil som du kaller packet-tracer-dokumentasjon.md Lag også en undermappe som du kaller assets/. Hvis du har clonet repoet ditt til VS Code, kan du opprette mappene og filene direkte i Explorer-vinduet i VS Code. Hvis ikke kan du gjøre det direkte i github.com i nettleseren ved å klikke på +-tegnet ved siden av den grønne Code-knappen.

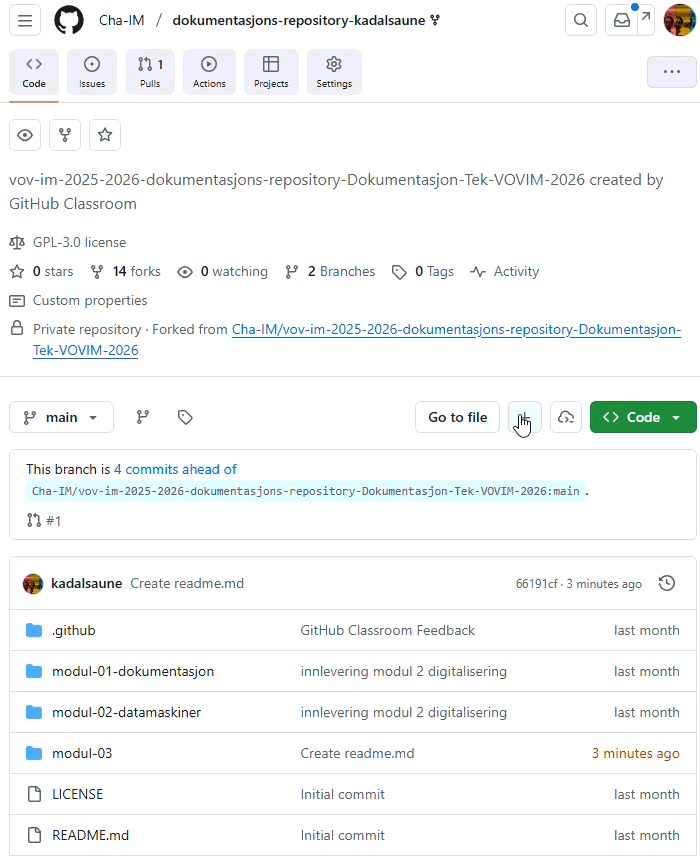

Tips: Lag en ny mappe direkte i nettleseren

For å lage en ny mappe avslutter du mappenavnet med skråstrek, slik: modul-04-nettverkslab/. Da kommer det opp et nytt tekstfelt for å lage en ny fil i den nye mappa. Du må lage en ny fil, så det enkleste er å bare lage en readme.md-fil i den nye mappa.

Dokumentasjon av kontornettverk i Cisco Packet Tracer

Når du jobber med å sette opp et kontornettverk i Cisco Packet Tracer, skal du dokumentere hvordan du har satt det opp. Dokumentasjonen skal vise at du forstår hvordan nettverket fungerer, og gjøre det mulig for andre å forstå og gjenskape oppsettet ditt.

Hva dokumentasjonen skal inneholde

1. Tittel og introduksjon

Start dokumentasjonen med en kort beskrivelse av hva du har laget.
Eksempel:

# Kontornettverk – Cisco Packet Tracer

Dette dokumentet beskriver hvordan jeg har satt opp et kontornettverk i Cisco Packet Tracer. Nettverket består av to avdelinger koblet sammen med en router, med DHCP, DNS og webserver.

2. Nettverksoversikt

Beskriv hva slags utstyr du har brukt:

• Rutere, switcher, PC-er, servere osv.
• Hvilke nettverk/avdelinger som finnes (for eksempel IT, Admin, Gjest).
• IP-adresser og subnett.

Du kan vise dette som en punktliste eller en tabell:

| Enhet | Rolle | IP-adresse | Kommentar |
|--------|--------|-------------|------------|
| Router0 | Kobler sammen to nettverk | 192.168.1.1 / 192.168.2.1 | Gateway |
| Switch0 | Kobler PC-er i IT-avdelingen | - | - |
| PC0 | Bruker i IT-avdelingen | 192.168.1.10 | Får IP fra DHCP |

Denne markdown-koden vil se slik ut når den vises i nettleseren:

3. Nettverksdiagram

Legg inn et bilde (skjermdump) fra Packet Tracer som viser nettverket ditt.

1. Ta skjermbilde av hele oppsettet i Packet Tracer.
2. Lagre bildet i Assets-mappen.
3. Sett det inn i Markdown-filen slik:

![Nettverksdiagram](Assets/nettverk.png)

4. Konfigurasjon

Vis hvordan du har konfigurert viktige deler av nettverket.
Dette kan være:

• Routerkonfigurasjon (IP-adresser, routing, DHCP)
• Serverinnstillinger (DNS, Web, DHCP)
• IP-oppsett på PC-er

Eksempel:

### Routerkonfigurasjon

Router> enable
Router# configure terminal
Router(config)# interface gig0/0
Router(config-if)# ip address 192.168.1.1 255.255.255.0
Router(config-if)# no shutdown
Router(config)# ip dhcp pool IT
Router(dhcp-config)# network 192.168.1.0 255.255.255.0
Router(dhcp-config)# default-router 192.168.1.1
Router(dhcp-config)# dns-server 192.168.1.2

5. Testing

Vis at nettverket fungerer:

• Ping mellom enheter
• Tilkobling til webserver
• IP tildelt via DHCP

Eksempel:

### Test av forbindelser
- PC0 kan pinge PC1 ✅
- PC0 får IP automatisk fra DHCP ✅
- PC1 får opp nettsiden fra WebServer ✅

Legg gjerne inn skjermbilder av terminalvinduer:

![Ping-test](Assets/pingtest.png)

6. Oppsummering / refleksjon

Avslutt med en kort tekst om hva du lærte eller hva som fungerte/ikke fungerte.

### Oppsummering
Jeg lærte hvordan routere og DHCP fungerer sammen. Jeg hadde først problemer med DNS-serveren, men løste det ved å sjekke gateway-innstillingen.

Levering

1. Lagre dokumentasjonen som nettverksdokumentasjon.md
2. Legg inn eventuelle bilder i Assets/
3. Last opp alt til dokumentasjons-repoet ditt på GitHub.
4. Sjekk at Markdown-filen vises riktig på GitHub.

Tips

• Bruk korte forklaringer og mange bilder.
• Husk at dokumentasjonen skal være lett å forstå også for andre.
• Bruk Markdown-formatering for å gjøre dokumentet oversiktlig:
  • # for overskrifter
  • **fet tekst** for viktige begreper
  • Kodeblokker ( ) for terminalkommandoer
